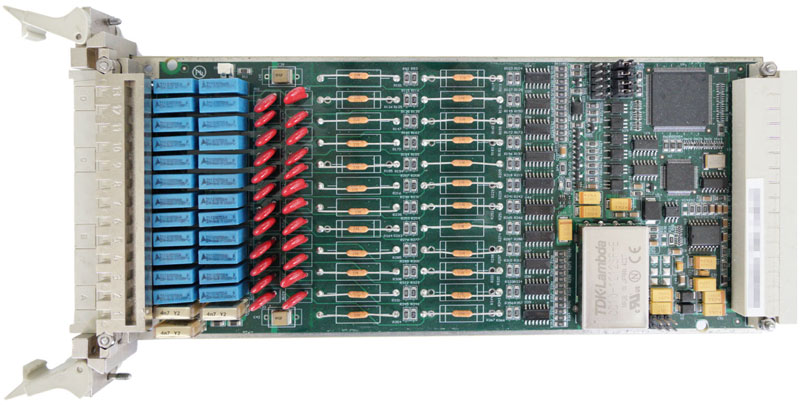

板卡簡介：

本板為數字量輸入采集板，主要針對標準DC110V開關量信號進行采集處理。

性能規格：

電源：DC5V，DC3.3V，DC±15V，DC±24V

自檢功能：支持

MCU：MC9S08DZ60

通信接口（背板側）：CAN x2，I2C x 1

CPLD：EPM570T-144I3

采樣路數：16路，標稱高電平為110V，低電平為0V

尺寸：220mm*100mm*1.6mm

重量：0.165kg

工作溫度：-25℃~70℃

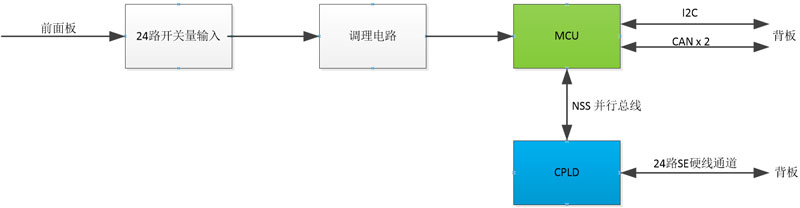

功能框圖：
