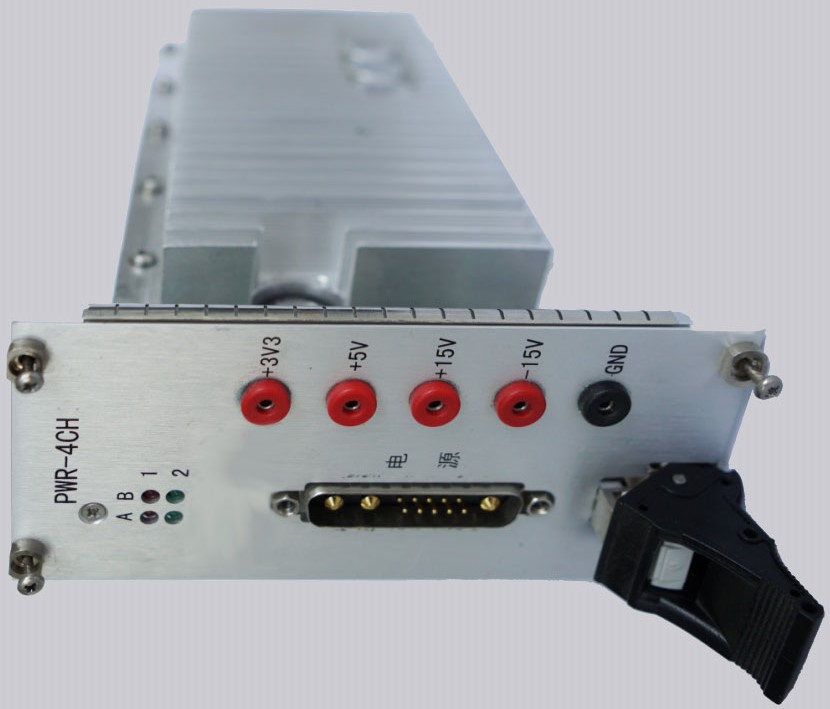

板卡簡介：

本板為電源板（PWR），主要為TCU整機提供可靠的電源供應(yīng)。

性能規(guī)格：

輸入電壓范圍：66~154VDC

輸入電流范圍：0.82A

輸入保護：過流保護（105%~140%），過壓保護（125%~145%）

輸出路數(shù)及電流：

DC24V（Ioutmax = 2A）；

DC-24V（Ioutmax = 2A）；

DC15V（Ioutmax = 8A）；

DC-15V（Ioutmax = 1.5A）；

DC5V（Ioutmax = 10A）；

DC3.3V（Ioutmax = 10A）

電壓輸出紋波：

DC24V，280mV；

DC-24V，280mV；

DC15V，60mV；

DC-15V，60mV；

DC5V，30mV；

DC3.3V，37.5mV

輸出保護：過欠壓保護

DC24V（21V~26V）；

DC-24V（-26V~-21V）；

DC15V（13.5V~16.5V）；

DC-15V（-16.5V~-13.5V）；

DC5V（4.5V~5.5V）；

DC3.3V（3.0V~3.6V）。

尺寸：220mm*100mm*1.6mm

重量：0.805kg

工作溫度：-25℃~70℃

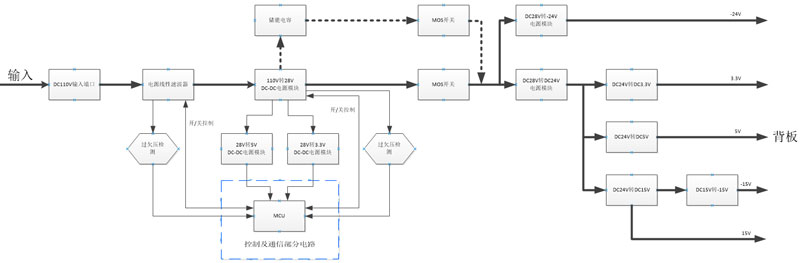

功能框圖：
