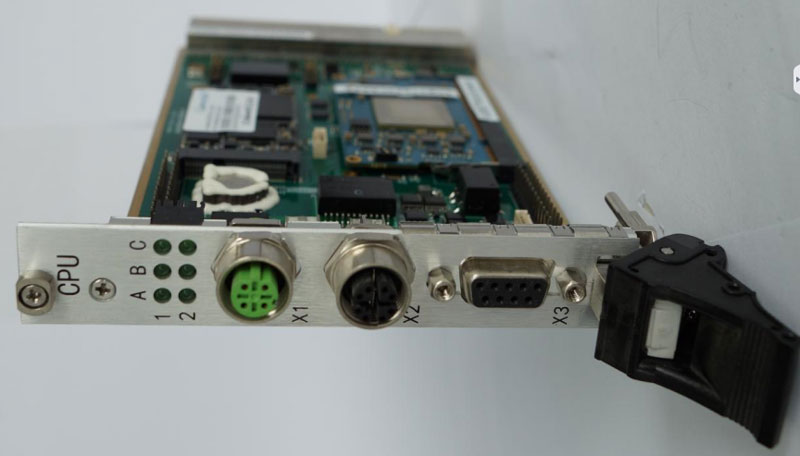

板卡簡介：

本板為主控板（CPU），CPU主要負責邏輯控制、數據的處理、板卡的通信管理、系統安全保護切換以及數據存儲等功能。

性能規格：

電源：DC5V

過欠壓保護：支持DC5V

處理器：IMX6Q

FPGA：XC7A35T-L1CSG324I

核數：4核

主頻：1.6G

RAM：4GB DDR4 SDRAM；128KB NvSRAM

ROM：16GB EMMC；256MB NorFlash；512M EEPROM

FPGA：XC7A15T-CSG324

FPGA FLASH：32MB

通信接口（面板側）：ETH x 2(M12-D)；RS232 x 1(USB)

（背板側）：ETH x 7；CAN x 1；RS485 x 1

尺寸：160mm*100mm*1.6mm

重量：0.845kg

工作溫度：-25℃~70℃

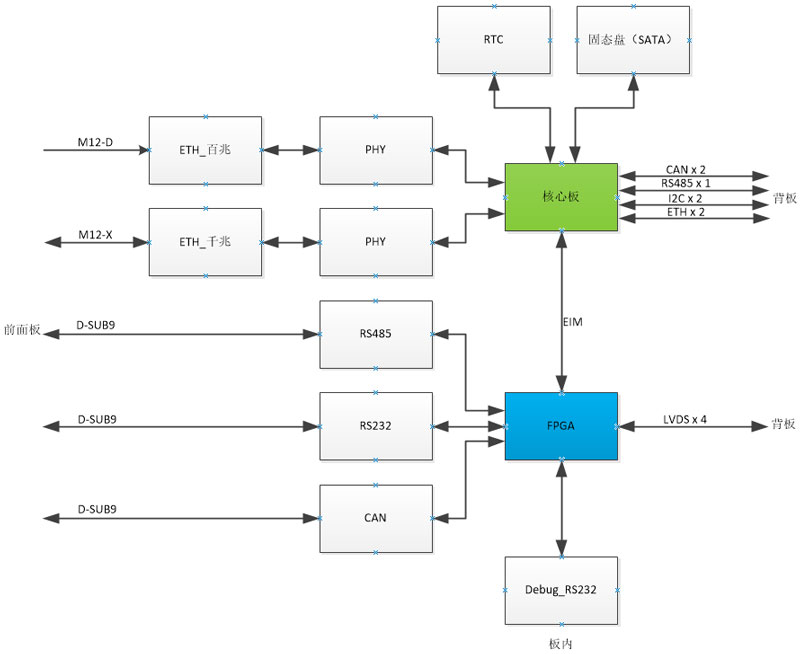

功能框圖：
