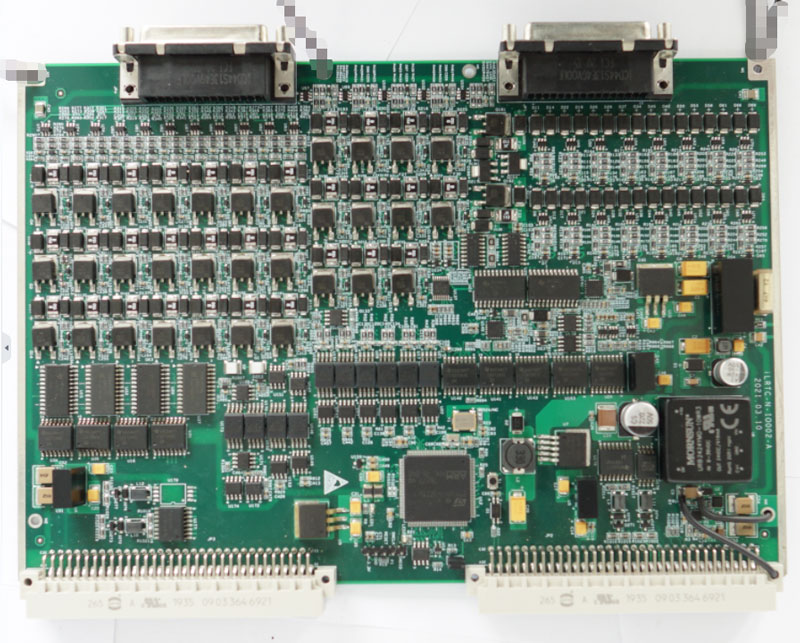

板卡簡介：

本板為數字量輸入輸出板，可對開關量輸入信號、PWM信號進行采樣處理，也可輸出開關量信號和PWM信號。同時DIO還可以輸出模擬電壓和電流信號。

性能規格：

電源：DC5V，DC24V

過欠壓保護：支持DC5V，DC24V

自檢功能：支持

處理器：STM32H743ZIT6

通信接口（背板側）：CANFD x2，RS485 x2

數字量輸入：32路，標稱高電平為110V，低電平為0V

數字量輸出：32路，標稱高電平為110V，低電平為0V

PWM輸入：2路，標稱高電平為24V，低電平為0V

PWM輸出：2路，幅值可通過外部電源自定義

電流輸出路數：2路（標稱-20mA~20mA，精度±5‰）

電壓輸出路數：2路（標稱-10V~10V，精度±5‰）

尺寸：160mm*233.5mm*1.6mm

重量：0.175kg

工作溫度：-25℃~70℃

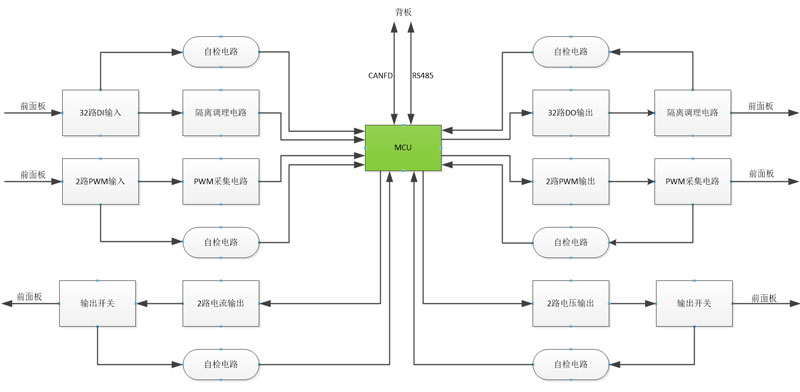

功能框圖：
