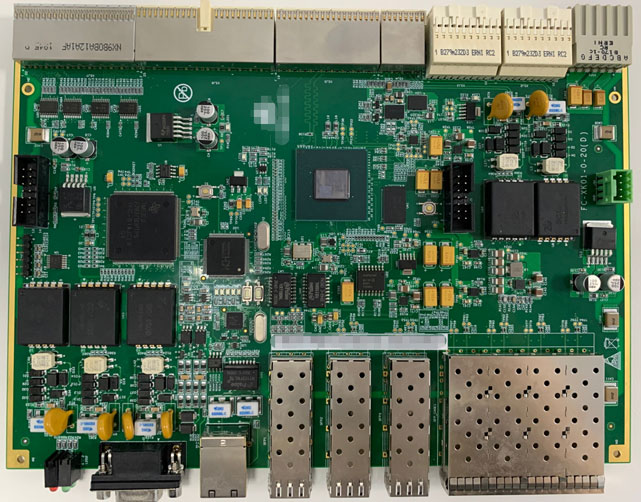

板卡簡介：

本板為主控板，主要負責邏輯控制、數據的處理、板卡的通信管理、系統安全保護切換以及數據存儲等功能。

性能規格：

電源：DC5V；DC3.3V；DC12V

FPGA：XC7A100T-2FGG484I

存儲：EEPROM 256kb（DSP）

Flash 256kb（FPGA）

通信接口（面板側）：RS485 x1；CAN x 1；SFP(2.125G)x1；

SFP(1.0625G)x 2；SFP(100M)x 1；

ETH(100M)x 1

通信接口（背板側）：LVDS x 90線；CPCIe x 1；Aurora x 2；RS485 x 1；I2C x 1；CAN x 1；IO HardWire x 32

尺寸：160mm*233.5mm*1.6mm

重量：0.175kg

工作溫度：-25℃~70℃

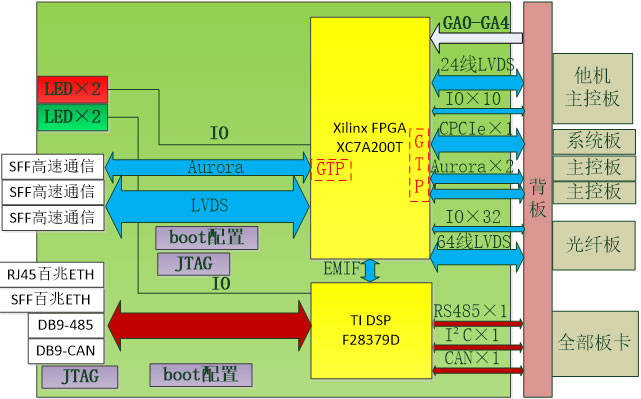

功能框圖：
