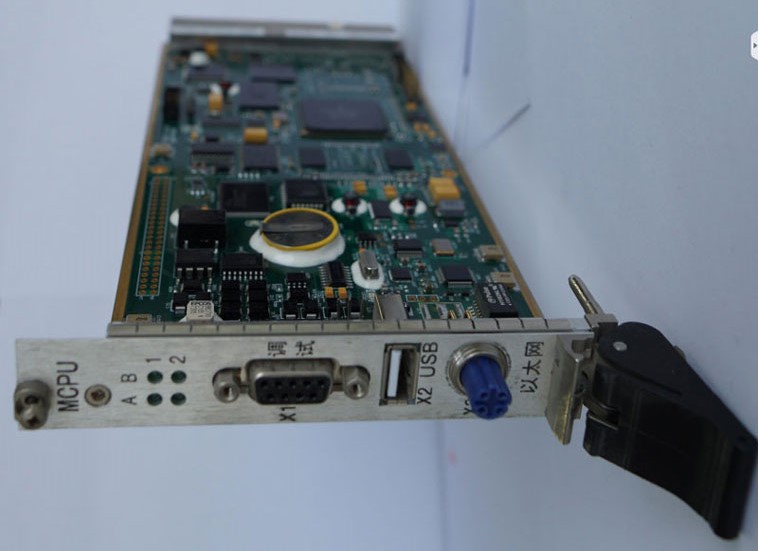

板卡簡介：

本板為主控板（MCPU），主要負責邏輯控制、數據的處理、板卡的通信管理、系統安全保護切換以及數據存儲等功能。

性能規格：

電源：DC5V

CPU：MPC8377

核數：單核 32位

主頻：667MHz

MCU：MK60DN512VLL10

FPGA：XC6SLX16-2FT256I

存儲：DDR2 256Mb（CPU）

PROM 16MB（FPGA）

NVSRAM 512KB（CPU和FPGA共享）

NORFLASH1 512Kb（CPU和FPGA共享）

NORFLASH2 32Mb（CPU和FPGA共享）

通信接口（面板側）：USBx1（USB-A）；RS422x1（D-SUB9）；RS232x1（D-SUB9）；ETHx1（M12-D）

通信接口（背板側）：CPCI總線

尺寸：220mm*100mm*1.6mm

重量：0.160kg

工作溫度：-25℃~70℃

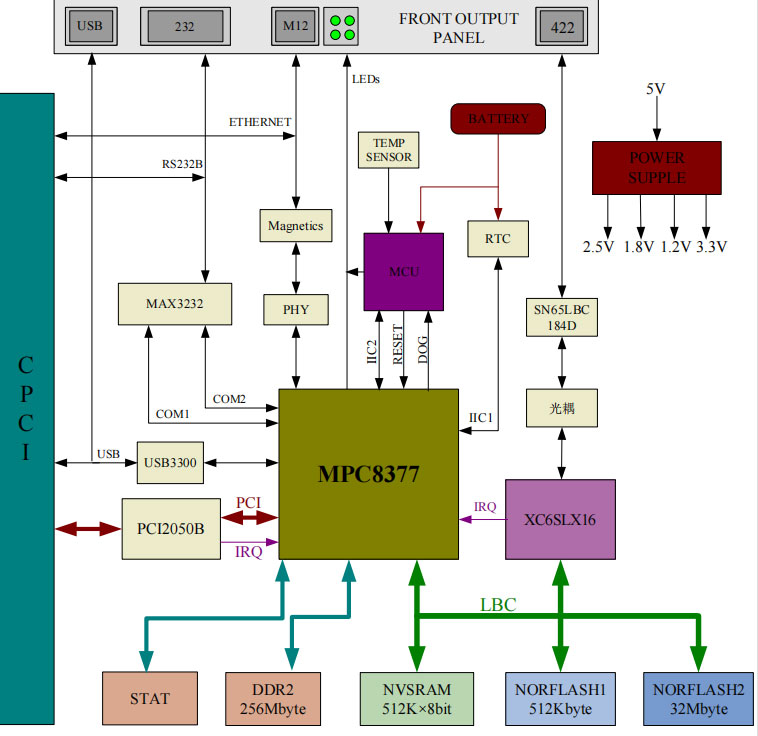

功能框圖：
